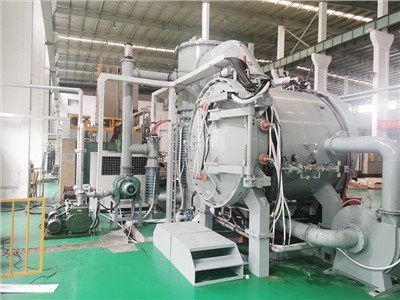

Вакуумна паяльна піч пластинчастого теплообмінника

Використання обладнання:

Вакуумна паяльна піч пластинчастого теплообмінника в основному використовується для вакуумної пайки радіаторів. Основні галузі застосування та процеси: високовакуумна термічна обробка 3D-друкованих металевих заготовок і сплавів; високовакуумна пайка алмазного інструменту; високовакуумна дегазація медичних рентгенівських трубок.

Конструкція печі:

Горизонтальний однокамерний корпус печі має подвійне водяне охолодження та конструкцію передніх дверей. Вакуумна паяльна піч із пластинчастим теплообмінником складається з корпусу печі, нагрівальної камери, вакуумної системи, системи зарядки газу, системи водяного охолодження, електричного керування та системи живлення.

Система опалення:

1. Нагрівальна камера: має циліндричну структуру нагрівальної камери. Теплозахисний екран має багатошарову молібденову структуру, а між кожним шаром використовується високоякісна корундова кераміка 99. Нагрівальним елементом є молібденовий лист, і молібденовий лист рівномірно оточує тепловий екран для досягнення хорошої рівномірності температури. Він має тривалий термін служби, хороші показники теплоізоляції та дуже низький вакуумний випуск повітря. Зовнішня рама виготовлена ​​з листового матеріалу з нержавіючої сталі (310S), а численні ребра підсилення приварені, щоб уникнути деформації.

2. Контроль опалення: застосовує інтелектуальну конструкцію модуля контролю температури PID, може редагувати 30 ділянок кривої опалення, зберігати 20 груп технологічних формул, поєднувати з ПЛК для реалізації функцій автоматичного захисту сигналізації, таких як надмірний тиск, перегрівання, перевантаження по струму тощо, {{ 3-дюймовий РК-дисплей із сенсорним екраном Він має характеристики зручного керування, потужної функції та гарної стабільності.

Вакуумна система:

1. Вакуумна конфігурація: складений молекулярний насос FB-1600 і роторно-лопатевий механічний насос BSV-60

2. Граничний вакуум: менше або дорівнює 6,67*10-4Па (без навантаження, холодний стан, очищений);

3. Робочий вакуум: менше або дорівнює 6,67*10-3Па

4. Швидкість підвищення тиску: 1 Па/год (після випічки, очищення, без навантаження, холодний стан)

5. Вимірювання вакууму: композитний вакуумметр ZDF5227BV01

Діапазон вимірювання 1.0*105~1,0*10-5Па

6. Потужність вакуумної установки: 4 кВт

7. Переваги: ​​висока ефективність, відсутність забруднення, низьке споживання енергії, низький рівень шуму.

Газова система:

Захисна атмосфера: аргон високої чистоти. Інфляційний тиск менше або дорівнює 10 кПа. Складається з ручного кульового крана, електромагнітного клапана, вибухозахищеного клапана, тримерного клапана, трубопроводу з нержавіючої сталі 316L, датчика тиску дифузного кремнію, електричного контактного манометра та ротаметра. Система може бути заповнена охолоджуючим газом різного тиску відповідно до різних температурних діапазонів. Коли тиск накачування досягає верхньої межі тиску, система може автоматично припинити надування. З інструкцією він використовується для захисту від надування високотемпературної води.

Система охолодження:

Корпус вакуумної печі, дверцята печі, вакуумний блок і електроди з водяним охолодженням потребують охолоджувальної води. Система розподіляється до кожної охолоджувальної частини основною трубою водопостачання, використовує замкнуту систему циркуляції води, кожен електрод охолодження оснащений спостерігачем потоку води, а головний трубопровід оснащений системою сигналізації тиску води. Вхід води має відгалуження, підключене до водопровідної труби для екстреного використання у разі відключення електроенергії.

Система безпеки:

Система безпеки включає в себе: відсікання води, перегрівання, перевантаження по струму нагріву, роторно-лопатковий насос, молекулярний насос, а обладнання має такі функції, як самоперевірка, самодіагностика несправностей, автоматичний захист і запобігання неправильній роботі. Він також має звукові та світлові підказки та відповідне блокування та захист від блокування.
